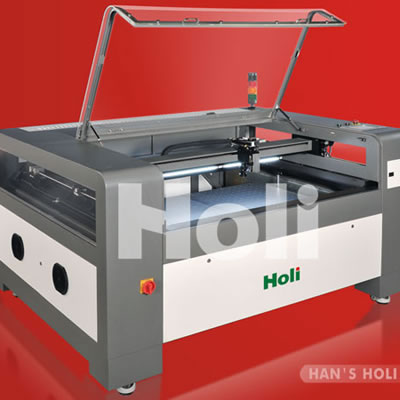

Parámetros técnicos de Máquina cortadora láser
Precisión de localización: ±0.05
Velocidad máxima: 35m/min
Potencia de láser: 80～150w
Distancia de movimiento máxima del eje Z: 50mm
Estructura mecánica
1. La máquina cortadora láser adopta hierro fundido gris como componente de la estructura para elevar la estabilidad y confiabilidad del sistema de movimiento y camino óptico.
2. Unidad de movimiento de bola-tornillo con guía líneal
3. Dispositivo de succión de aire hacia arriba y abajo tipo seguimiento
4. Dispositivo de autoenfoque tipo inducción infrarroja a distancia.
5. Protección para el camino óptico y las partes de movimiento selladas
6. Sopla arriba y abajo para enfriar las lentes enfocadas.
7. Es fácil desmontar la estructura óptica.
8. El diseño separado para las partes superior e inferior facilita la instalación.
Sistema de control
1. Sistema de control incrustado
2. Es capaz de funcionar en situación desconectada
3. Soporta la transmisión de datos de la red y el disco de USB.
4. Soporta el corte de doble rayo de láser
5. Soporta RF y láser de tubo de vidrio
6. Una pantalla de visualización de toque de color completo de 8 pulgadas
Sistema óptico
1. Sujetador especial para la fijación del tubo de láser
2. Soporte del tubo de láser que puede ajustar las posiciones tridimensionales.
3. Soporte de ajuste del espejo de reflexión tridimensional con un dispositivo de auto bloqueo.
4. Sellado completo para la protección del camino óptico
5. El diseño de colimación de los rayos de luz rojo y CO2 combinados en un camino óptico (opcional y aplicable para el láser RF)
6. La máquina cortadora láser protege la circulación de aire por medio de la filtración con carbón activo o la refrigeración con agua circulada
Sistema eléctrico
1. Impulsor de servo de doble lado del eje Y (la anchura del formato sobrepasa los 1.3 metros)
2. Un dispositivo de protección de seguridad puede proteger la gente de daños.
3. El interruptor de flujo puede controlar la velocidad de flujo del agua de refrigeración del tubo de láser.
4. Los componentes eléctricos de la máquina cortadora láser están de acuerdo a las normas de seguridad del mercado de Europa y Estados Unidos.
